激光位移傳感器是利用激光技術進行測量的傳感器。它由激光器、激光檢測器和測量電路組成。激光傳感器是新型測量儀表。能夠精確非接觸測量被測物體的位置、位移等變化。
可以測量位移、厚度、振動、距離、直徑等精密的幾何測量。激光有直線度好的優良特性，同樣激光位移傳感器相對于我們已知的超聲波傳感器有更高的精度。但是，激光的產生裝置相對比較復雜且體積較大，因此會對激光位移傳感器的應用范圍要求較苛刻。
立儀激光位移傳感器測量原理
當一束激光以一定的入射角照射被測物體時，激光將在物體表面發生反射和散射，此時在另一角度可以利用透鏡將反射的激光匯聚成像到圖像傳感器上。當被測物體沿激光方向移動時，圖像傳感器上的光斑也將產生移動，其位移大小對應被測 物體的移動距離。由此可以通過算法設計，計算出被測物體相 對于基線的移動距離。
功能介紹
①適應多種被測表面
光量自適應算法會根據被測表面回光量，動態調整激光功率、曝光時間等參數， 實現1000000:1的光量動態調整。因此，產品可以適應不同表面的測量，如膠 水、PCB、碟片、陶瓷、金屬等。
②高速高靈敏的測量性能
高像素寬度和像素數量的CMOS芯片，結合具備高速驅動及低噪聲的信號讀取 能力的控制器，能夠最大限度地發揮位移傳感器的性能。最高 160 kHz的測量 度及亞微米級測量精度能夠滿足壓電陶瓷等物體的極端測量需求。
③高精度長距離非接觸測量
針對激光位移傳感器研制開發的高分辨物鏡能將被測物體表面光斑變化所造成 的影響降至最小，同時降低光學畸變。測量工作距離可在30~1500mm內選擇， 滿足高溫、窗口限制等各類遠距離測量的場景需求。
④高可靠性一體化傳感器結構
產品通過高低溫、振動、沖擊等各類國際標準的驗證測試，能完全滿足大多數 工業的應用場景。常用的工業接口（RS485、模擬量輸出等）可直接從探頭接出，方便產品集成到各類工業自動化設備。
⑤能夠測量微米級的尺寸及位移
線性激光通過物鏡在圖像傳感器上聚焦為規則的橢圓形光斑。30微米大小的光斑能夠帶來極高分辨率，對測量細微的結構具有至關重要的作用。

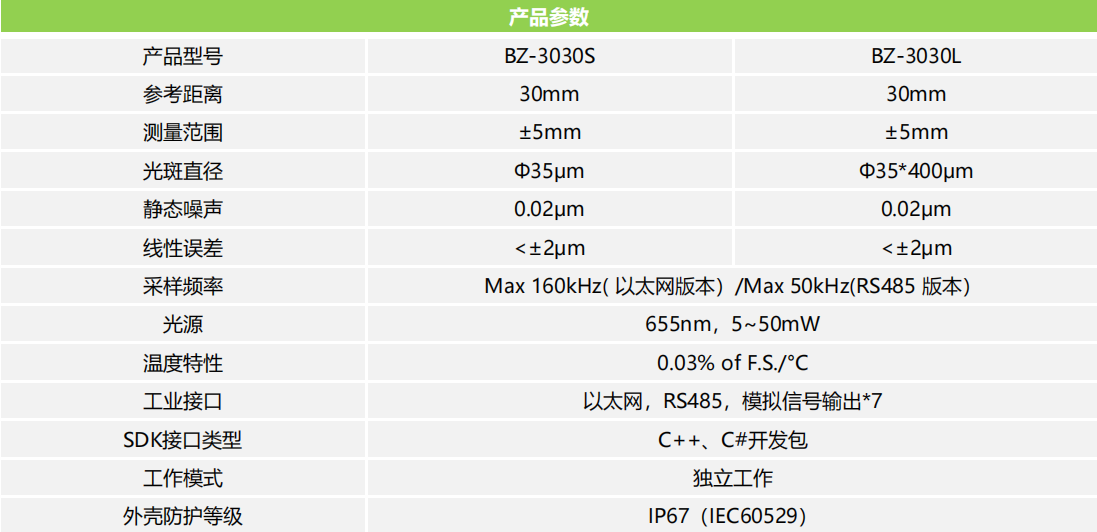

產品參數

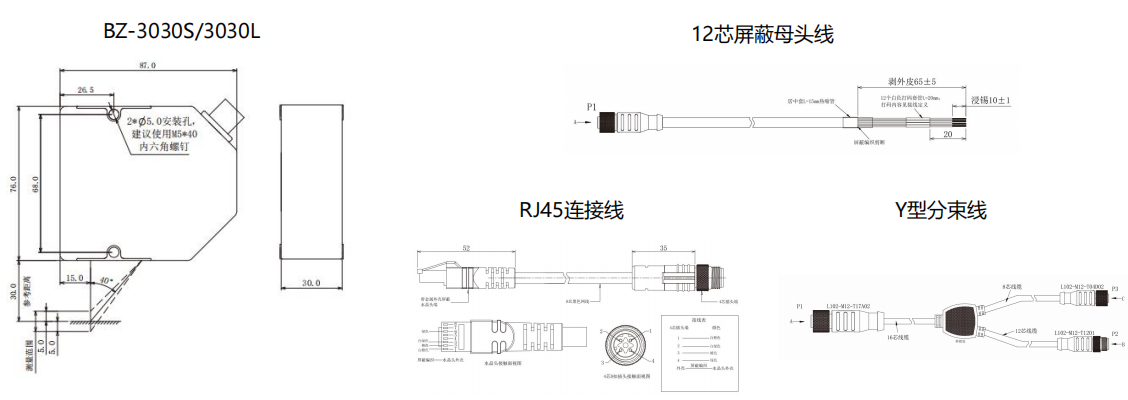

產品尺寸
